電阻元器件供應鏈-冠發科技今天為大家講講電阻有哪些種類?各種電阻的電路圖形符號大全。有關電阻的知識，電阻有多種不同的類型，比如有可調電阻器、線繞電位器、碳膜電位器、合成碳膜電位器等，以下是各種電阻的電路圖形符號大全，供大家學習。

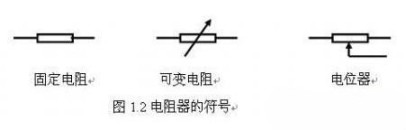

　　電阻的電路圖形符號

　　1、可調電阻器

　　1)該電阻器由動片和定片構成，通過調節動片的位置來改變電阻值的大小;

　　2)常用的規格主要有0.5~1W，1~100K歐姆。

　　2、線繞電位器

　　1)線繞電位器用康銅絲和鎳鉻合金絲繞在一個環狀支架上制成。

　　2)具有功率大、耐高溫、熱穩定性好、噪聲低等特點;

　　3)阻值變化是線性的，用于大電流調節的電路中，但電感量大，不宜用在高頻電路場合;

　　4)常用阻值范圍是4.7~100千歐。

　　3、碳膜電位器

　　1)碳膜電位器的電阻體是在絕緣基體上蒸涂一層碳膜制成。

　　2)具有結構簡單、絕緣性好、噪聲小、成本低等特點，在家用電子產品中應用廣泛;

　　3)額定功率一般是1W，其阻值范圍是4.7~100千歐。

　　4、合成碳膜電位器

　　1)合成碳膜電位器由石墨、石英粉、炭黑、有機膠黏劑等配成的一種懸浮液，涂在纖維板或膠紙版上制成;

　　2)具有阻值變化連續、阻值范圍寬、成本低、但對溫度和濕度的適應性差等特點;

　　3)常見的片狀可調電位器、帶開關電位器、精密電位器等都屬于這類電位器;

　　4)額定功率一般是0.5~1W，阻值范圍是4.7~100千歐。

　　5、實心電位器

　　1)實心電位器用炭黑、石英粉、膠黏劑等材料混合加熱壓制構成電阻體，然后再壓入塑料基體上經加熱聚合而成;

　　2)具有可靠性高、體積小、阻值范圍寬、耐磨性好，耐熱性好、過負載能力強等特點;

　　3)噪聲大、溫度系數較大;

　　4)額定功率一般是0.5~1W，阻值范圍是4.7~100千歐。

　　6、導電塑料電位器

　　1)導電塑料電位器就是將DAP(鄰苯二甲酸二烯丙酯)電阻漿料覆蓋在絕緣基體上，加熱聚合成電阻膜;

　　2)具有平滑性好、耐磨性好、壽命長、可靠性極高、耐化學腐蝕等特點;

　　3)可用于宇宙裝置，飛機雷達天線的伺服系統等;

　　4)額定功率一般是0.5W，阻值范圍是1~100千歐。

　　7、單聯電位器

　　1)單聯電位器有自己獨立的轉軸，多用于高級收音機、錄音機、電視機中音量控制的開關式旋轉電位器;

　　2)額定功率一般是1W，阻值范圍是1~100千歐。

　　8、雙聯電位器

　　1)雙聯電位器是兩個電位器裝在同一個軸上，即同軸雙聯電位器。常用于高級收音機、錄音機、電視機中音量控制的開關式旋轉電位器，采用雙聯電位器可以減少電子元器件，美化電子設備的外觀;

　　2)額定功率一般是1W，阻值范圍是1~100千歐。

　　9、單圈電位器

　　1)單圈電位器就是只能旋轉一圈的電器，普通的電位器和一些精密的電位器大都為單圈電位器;

　　2)額定功率一般是0.5W，阻值范圍是1~100千歐。

　　10、多圈電位器

　　1)多圈電位器分為兩種：一種是電位器的動節點沿著螺旋形的繞組運動來調節電阻，另一種是通過渦輪、蝸桿來傳動，電位器的接觸刷裝在輪上并在電阻體上做圓周運動;

　　2)額定功率一般是1/4W，阻值范圍是1~100千歐。

　　11、直滑式電位器

　　1)直滑式電位器采用直滑方式改變阻值的大小，一般用于音量調節;

　　2)通過推移撥桿改變阻值，即改變輸出電壓的大小，從而達到調節音量的作用。

　　3)額定功率一般是0.5W，阻值范圍是4.7~47千歐。

　　關于電阻有哪些種類?各種電阻的電路圖形符號大全的知識點，想要了解更多的，可關注冠發科技官網，如有需要了解更多電阻元器件的相關技術知識，歡迎留言獲取!
